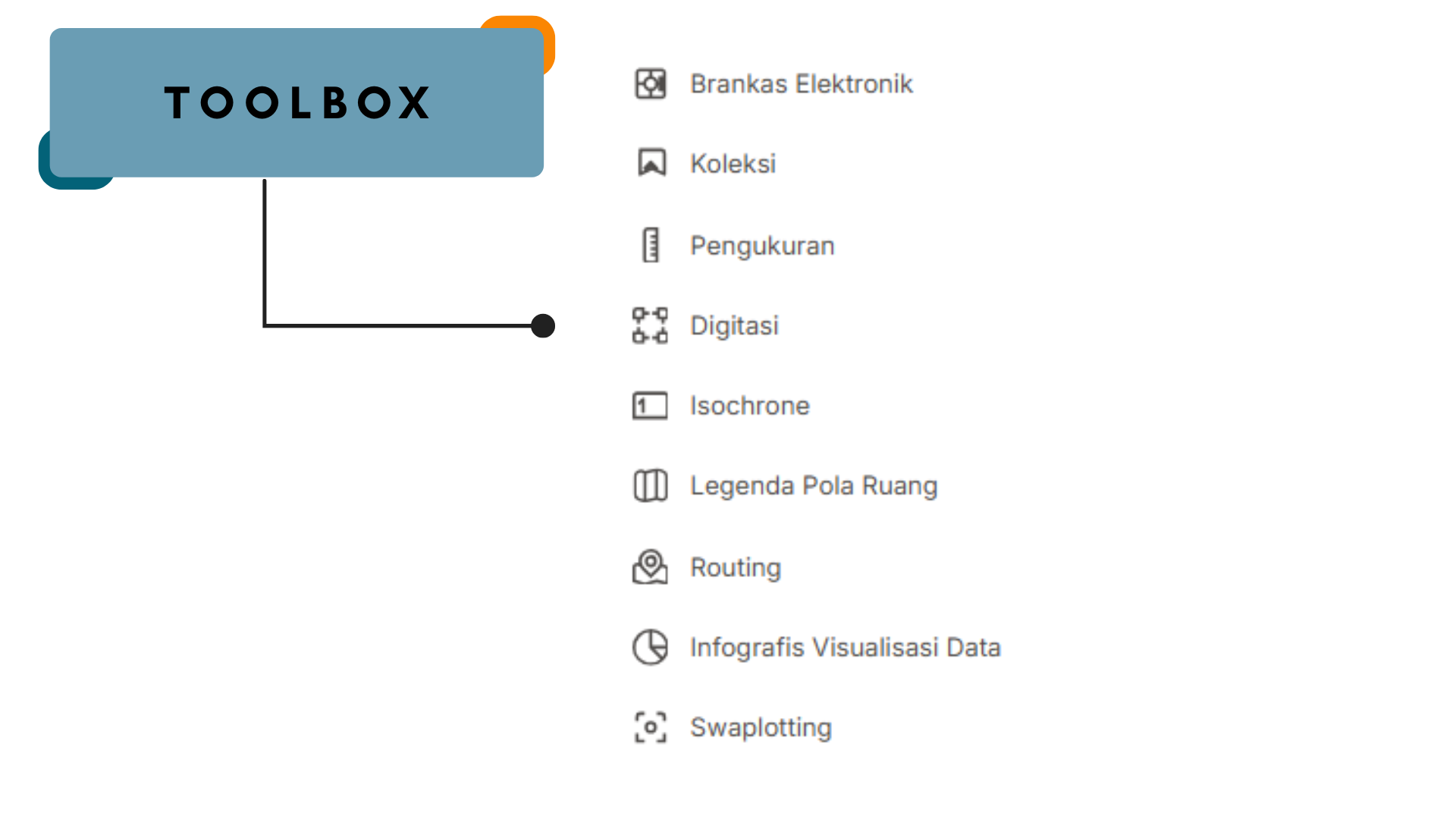

Fitur Toolbox pada halaman peta interaktif aplikasi BHUMI ATR/BPN merupakan kumpulan alat dan fungsi yang digunakan untuk melakukan analisis serta pengolahan data geospasial secara spasial. Berbagai fitur dan fungsi yang tersedia pada Toolbox Aplikasi BHUMI ATR/BPN meliputi:

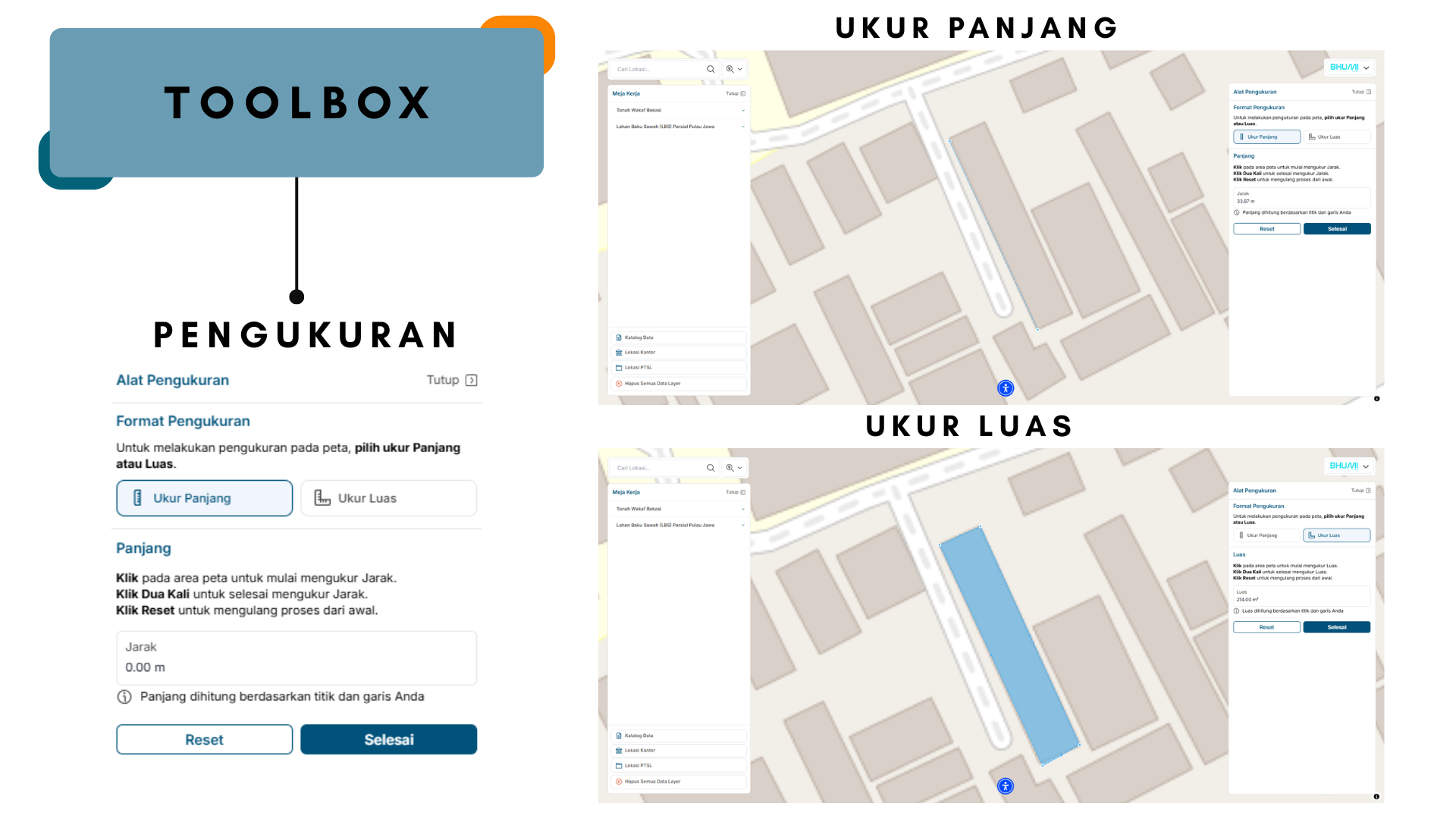

Pengguna dapat melakukan pengukuran luas atau pengukuran panjang pada halaman peta Aplikasi BHUMI ATR/BPN.
Langkah Penggunaan:
•Pada halaman peta, buka toolbar "BHUMI"
•Klik fitur Pengukuran.
•Pilih Ukur Panjang untuk mengukur jarak atau Ukur Luas untuk mengukur area sesuai kebutuhan.
•Mulai menggambar pada peta sesuai objek yang akan diukur. Untuk pengukuran luas, gambar harus membentuk suatu area/polygon.
•Klik dua kali untuk menyelesaikan proses pengukuran.
•Hasil pengukuran panjang maupun luas akan ditampilkan pada jendela pengukuran.
•Klik Reset untuk menghapus hasil pengukuran sebelumnya.
•Klik Selesai untuk keluar dari fitur Toolbox Pengukuran.
•Hasil pengukuran akan ditampilkan dalam satuan meter (m) untuk panjang dan meter persegi (m²) untuk luas.

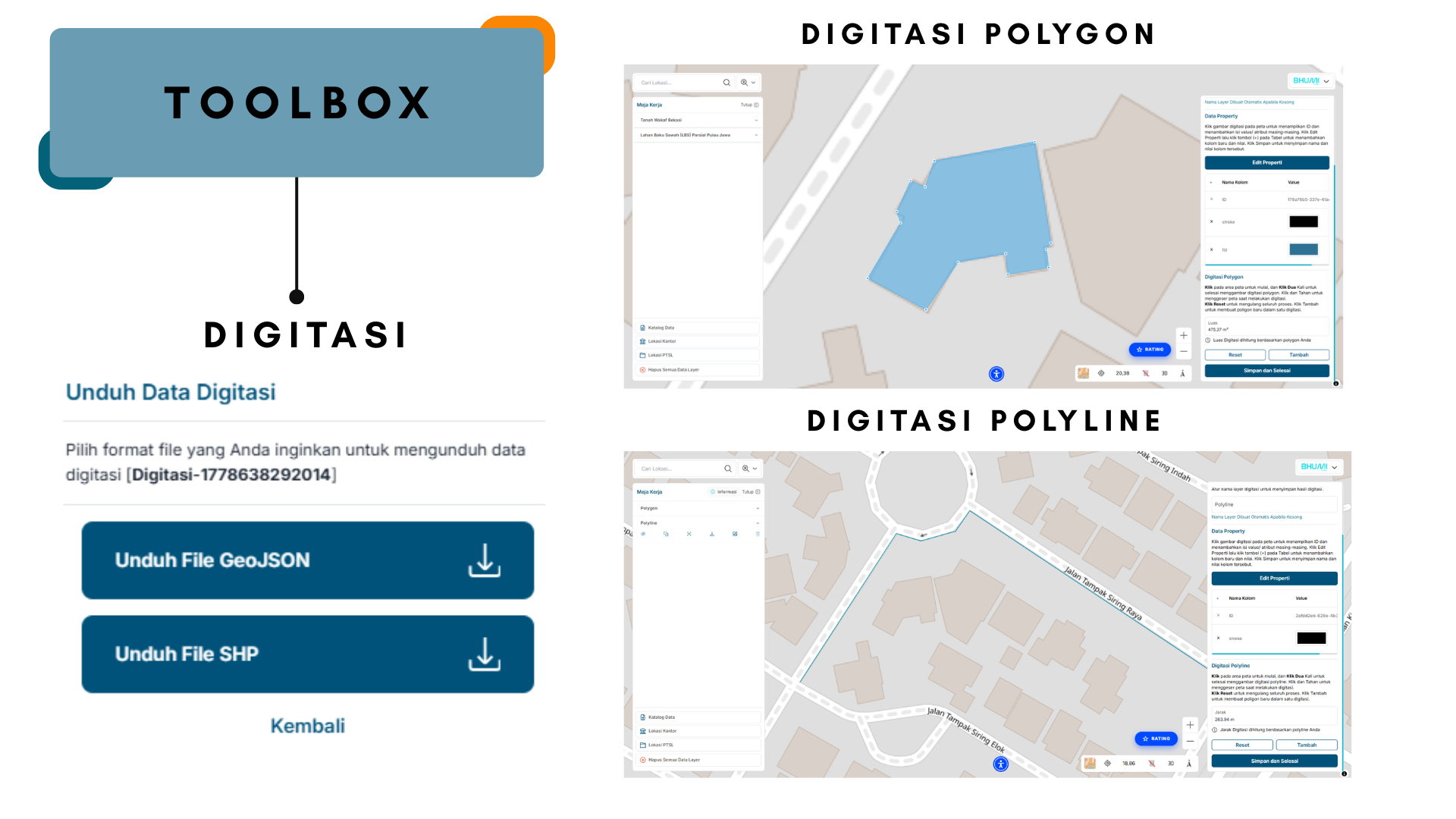

Digitasi adalah proses menggambar atau membuat objek spasial pada peta digital untuk merepresentasikan suatu bentuk atau lokasi tertentu berdasarkan data atau interpretasi pengguna. Objek yang dibuat dapat berupa titik, garis (polyline), maupun area (polygon) yang dilengkapi dengan atribut informasi tertentu.
Langkah Penggunaan:
•Pada halaman peta, buka menu Toolbox.
•Klik fitur Digitasi.
•Pilih jenis digitasi (polygon atau polyline).
• Masukkan nama digitasi, lalu mulai menggambar pada peta.
•Klik feature digitasi untuk melihat atribut tabel. Kolom Id akan terisi otomatis.
•Klik Edit Nama Kolom untuk menambah atau mengubah nama kolom atribut.
•Klik tombol (+), masukkan nama kolom baru, lalu klik Simpan Kolom
•Isi value atribut untuk setiap feature digitasi yang dibuat.
•Luas total seluruh feature akan ditampilkan secara otomatis.
•Klik Tambah untuk menambahkan feature digitasi.
•Klik Reset untuk menghapus digitasi atau Simpan dan Selesai untuk menyimpan hasil digitasi.
•Hasil digitasi akan masuk ke Meja Kerja dan ditampilkan pada peta
Pengguna dapat mengedit hasil digitasi sebelumnya pada peta Aplikasi BHUMI ATR/BPN.
-
Digitasi yang berhasil dibuat akan masuk kedalam Meja Kerja
-
Klik fitur Edit pada meja kerja data hasil digitasi
-
Jendela digitasi dari data tersebut akan terbuka
-
Pengguna dapat melakukan edit vertex terhadap digitasi yang sudah dilakukan pada peta (menambahkan vertex baru, menghapus vertex). Terdapat fungsi snapping tool apabila antar vertex bertemu (menempel) untuk menghindari overlay titik
-
Pengguna dapat melakukan edit atribut tabel terhadap digitasi yang sudah dilakukan pada jendela digitasi
-
Klik simpan untuk menyimpan hasil edit
-
Klik batalkan untuk membatalkan hasil edit
-
Hasil edit digitas akan langsung terupdate terhadap data digitasi yang dilakukan pengeditan apabila edit sudah disimpan
- Digitasi - Unduh Digitasi
Pengguna dapat mengunduh hasil digitasi dalam bentuk .shp dan .geojson.
-
Digitasi yang berhasil dibuat akan masuk kedalam Meja Kerja
-
Klik fitur Download pada meja kerja data hasil digitasi
-
Akan muncul pop up untuk memilih format data yang ingin diunduh (.shp atau .geojson)
-
Klik salah satu format
-
Data hasil digitasi dengan format yang sudah dipilih akan terunduh
- Isochrone

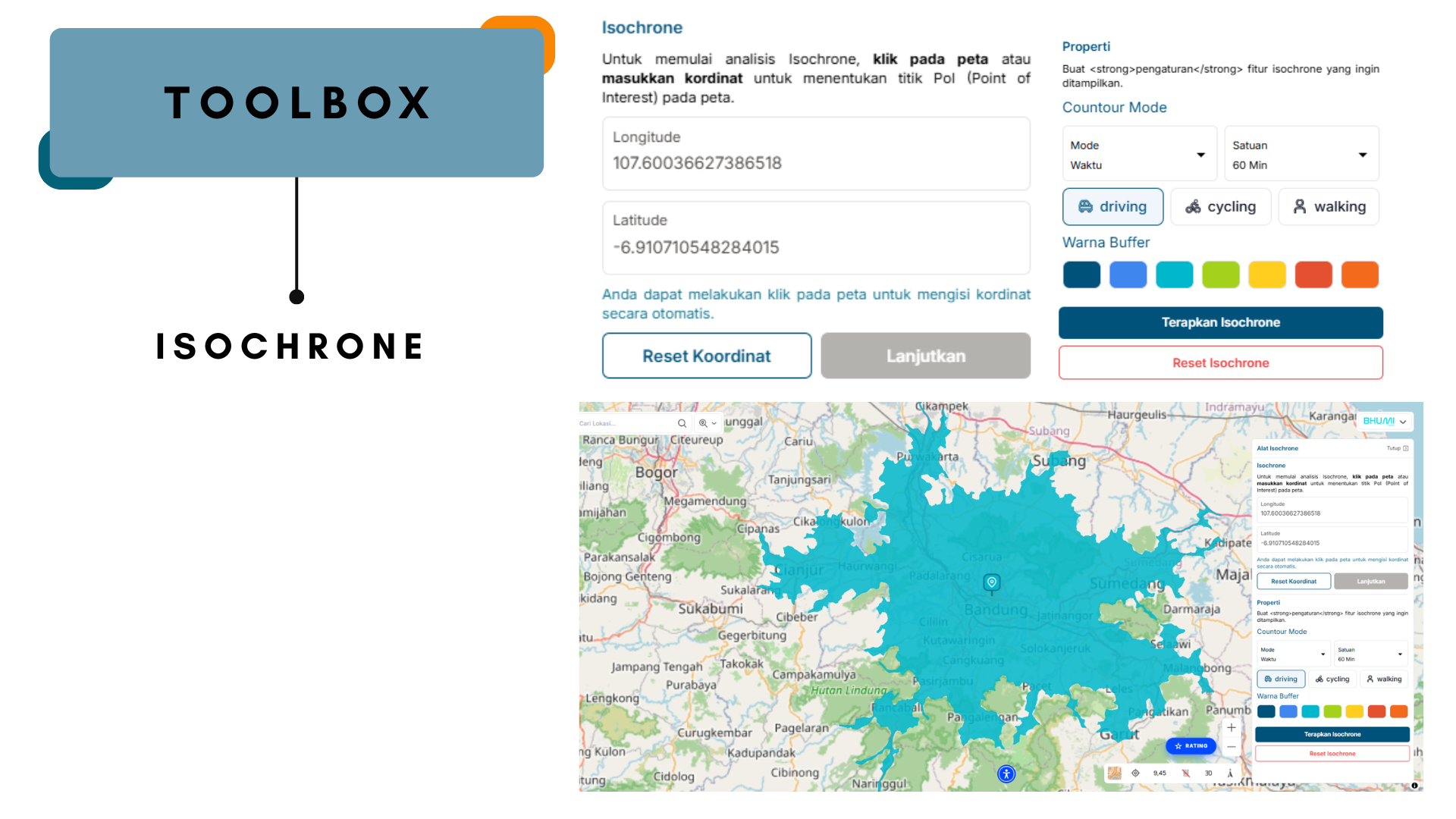

Pengguna dapat melakukan analisis berdasarkan polygon isokronis yaitu memvisualisasikan area atau wilayah yang dapat dijangkau dalam durasi waktu atau jarak tertentu dari suatu titik atau lokasi tertentu.
-
Pada halaman peta, buka menu Toolbox
-
Klik Isochrone
-
Masukkan longitude dan latitude secara manual atau dapat langsung menentukannya pada peta
-
Klik Lanjutkan, akan keluar pengaturan isochrone
-
Pilih Mode yang dibutuhkan (jarak atau waktu)
-
Pilih satuan dari mode yang sudah ditentukan
-
Pilih moda transporatasi yang dibutuhkan
-
Pilih warna polygon buffer yang akan tampil pada peta
-
Klik Terapkan Isochrone untuk menampilkan hasil analisis
-
Klik Reset Isochrone untuk menghapus pengaturan isokronis sebelumnya
-
Polygon isochrone pada peta berdasarkan pengaturan yang dimasukkan akan tertampilkan pada peta
- Buffer Area
Pengguna dapat membuat area atau zona sekitar suatu objek dengan jarak tertentu pada peta Aplikasi BHUMI ATR/BPN.
-
Pada halaman peta, buka menu Toolbox
-
Klik Buffer Area
-
Masukkan jarak buffer yang dibutuhkan
-
Pilih satuan dari jarak buufer yang dibutuhkan
-
Pilih warna polygon buffer yang akan tampil pada peta
-
Untuk melihat Buffer Area, dari Data Layer Aktif, klik Geometri layer pada peta
-
Pengguna dapat memilih Geometri berbeda dan dari Data Layer Aktif berbeda pada peta sekaligus untuk dilakukan analisis Buffer
-
Klik Buffer Area untuk menerapkan Buffer
-
Klik Reset untuk menghapus pengaturan Buffer sebelumnya
-
Polygon buffer pada peta berdasarkan pengaturan yang dimasukkan akan tertampilkan pada peta
- Routing

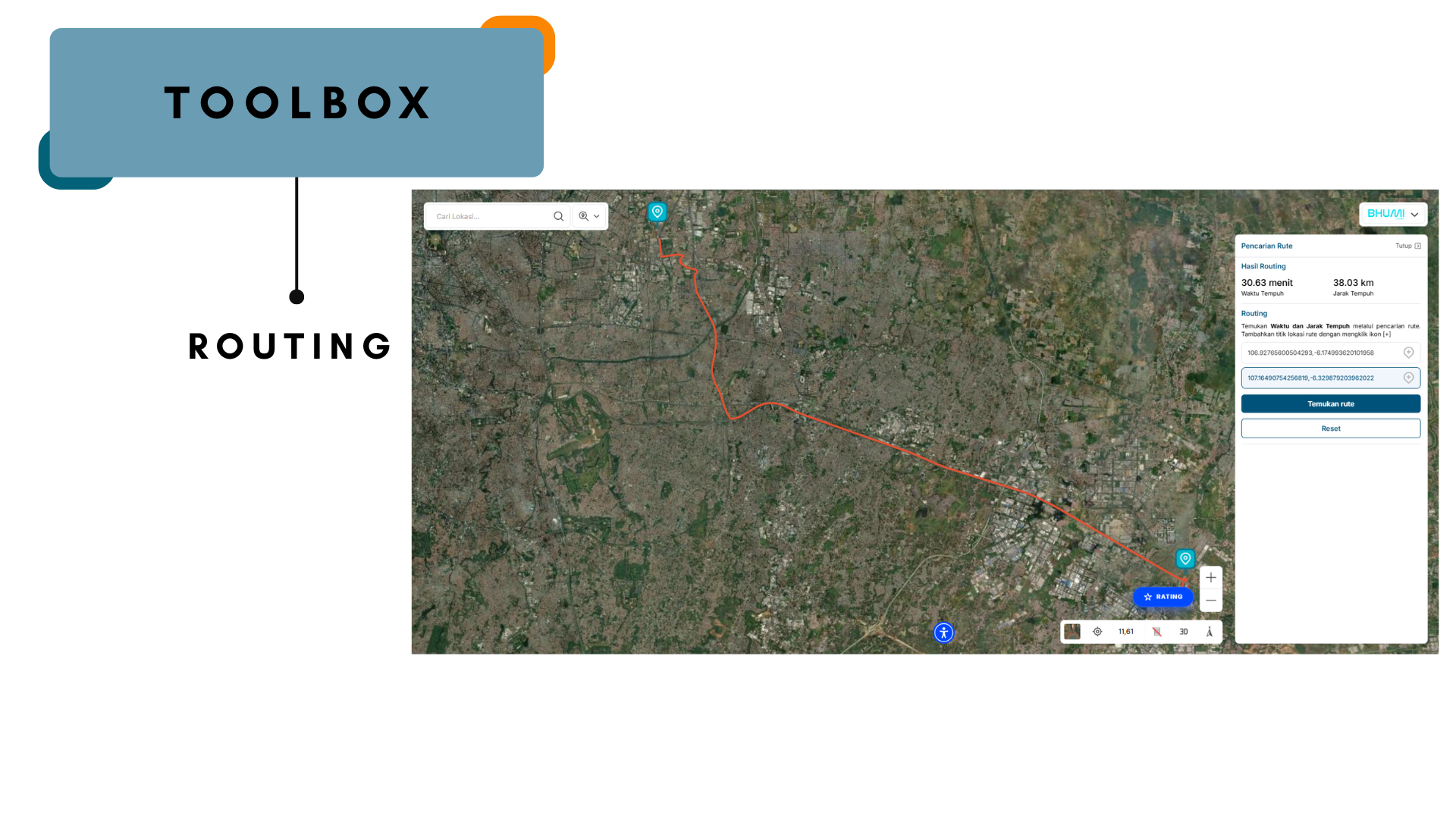

Pengguna dapat mencari rute dari titik awal ke titik tujuan pada peta Aplikasi BHUMI ATR/BPN.
-
Pada halaman peta, buka menu Toolbox
-
Klik Routing
-
Pilih titik awal dan titik tujuan pada peta
-
Klik Temukan Rute untuk menerapkan pencarian
-
Klik Reset untuk menghapus pengaturan Rute sebelumnya
-
Hasil rute berupa jarak tempuh (dalam km) dan waktu tempuh (dalam menit) akan tertampilkan pada jendela Routing, dan pada peta
